　　阀门（英语：Valve），是控制流动的流体介质的流量、流向、压力、温度等的机械装置，阀门是管道系统中基本的部件。煤气开关、水龙头是常见最简单的阀门，其他比较常用的尚有蝶阀、球阀、闸阀、减压阀、截止阀、疏水阀、安全阀、针型阀、止回阀、过滤器、电磁阀、隔膜阀、排气阀、流量计、卫生级阀门等等；阀门应用领域广泛，从石油、化工、医药、化学、半导体、制铁等产业领域到原子能发电、火力发电、给排水、废弃物处理设备等公共领域，在经济活动的发展以及环境社会的创造及维护中做出了贡献。

　　阀门简史

　　公元前两千年前，人们在输水管道上首次使用了竹管和木塞阀，灌溉渠道上使用水闸，在冶炼用的风箱上使用板式止回阀，在井盐开采方面使用竹管和板式止回阀提取盐水。随着冶炼技术和水力机械的发展，在欧洲出现了铜制和铅制旋塞阀。此后随着锅炉的使用，1681年又出现了杠杆重锤式安全阀。1769年瓦特蒸汽机出现以前，旋塞阀和止回阀一直是最主要的阀门。蒸汽机的发明使阀门进入了机械工业领域。在瓦特的蒸汽机上除了使用旋塞阀、安全阀和止回阀外，还使用了蝶阀，用以调节流量。随着蒸汽流量和压力的增大，使用旋塞阀控制蒸汽机的进汽和排汽已不能满足需要，于是出现了滑阀。1840年前后，相继出现带螺纹阀杆的截止阀，和带梯形螺纹阀杆的楔式闸阀，这是阀门发展中的一次重大突破。这两类阀的出现，不仅满足了当时各种工业对压力、温度不断提高的要求，而且初步满足了对流量调节的要求。此后随着电力工业、石油工业、化学工业和造船工业的发展，各种高中压阀门得到迅速发展。

　　阀门是大型成套装置中的重要组成部分，主要用于工艺管道介质（物料、水、蒸汽、空气、油品等）的切断、节流、调压和改变流向等。阀门质量的优劣直接影响这些装置的正常生产、安全运输和环境污染，并起着至关重要的作用。经过多年发展，我国的阀门企业数量居全世界第一，据不完全统计全国阀门生产企业约180家，其中重点骨干企业近30家。在阀门行业中，先进制造技术促进了阀门生产水平和产品质量的提高，而如何利用先进的测量技术提高产品品质，越来越显得尤为重要。

　　阀门的组成

　　组成阀体的两个重要零件是阀体与阀盖，其所构成的密闭结构阻止了流体渗出阀体。在工业生产的各种工件中，叶轮、法兰、压缩机和水泵等回转体类工件占有相当大的比重，尤其是石油、化工等领域。这一领域对精度要求极高，因而制造业对回转体工件内外表面轮廓的测量精度也提出越来越高的要求。

　　大阳城集团娱乐在线成功开发出针对阀门行业的测量解决方案，大幅缩短回转体类工件测量时间，并且测量过程更加精准高效。适用以下行业：

　　• 阀门泵体行业：水泵，油泵等回转类部件

　　• 叶轮机械行业：涡轮增压器，离心式叶轮，航空航天发动机

　　• 流体机械行业：法兰、流量计等

　　• 气体与液化分离设备行业：压滤机、分离机；主要应用于石油、化工、制药、轻工、冶金、煤炭、染料、食品、酿造、造纸等设备制造单位

　　检测难点：

　　测量回转类工件时，为达到满意的测量效果，通常需要测量机频繁改变测量位置和角度或者需要搭配各种角度的测针，耗费大量的时间配置探测系统及编写测量程序，过程极为复杂，测量效率低。

　　• 测座角度不够，无法完整测量工件

　　• 测量一个产品时测针旋转定位角度太多，测量效率低

　　• 编程复杂，耗费时间较长

　　测量过程

　　根据被测工件图纸分析，此阀门主要测量要素为图纸上标注的球度、圆柱度，同轴度。对于球度和圆柱度可以不需要建立坐标系，但对于该工件的同轴度来说我们一般采用公共轴线法进行测量。对于该工件根据图纸我们以侧面作为A基准，以侧面两个圆柱的公共轴为轴向，通过拟合两个圆柱找到公共轴线，然后进行基准面A进行找正再旋转该公共轴即可建立坐标系。

　　对于工件的装夹，我们要求一次装夹，完成所有测量过程。根据图纸分析，此工件主要测量上平面和两侧面，所以我们可以直接放置工件到工作平台上，然后紧固工作平台即可。

　　方案亮点：

　　A.功能全面：适合多种类型回转体工件测量，如阀门芯体等。

　　B.可旋转定位至任意位置：无极旋转，可根据测量需定位到任何角度。

　　C.配置简单，操作简单：仅需一根或几根测针即可完成测量，无需更换架

　　具体测量步骤

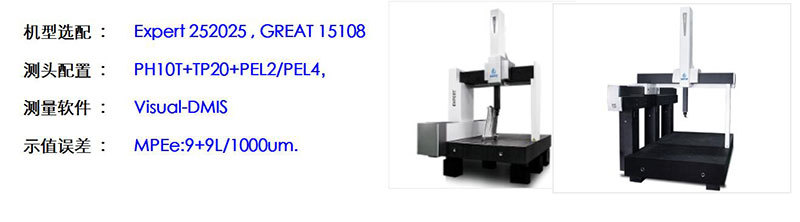

　　1.）根据该工件测量特征，我们使用一根100的测头加长杆和一根长度50MM球径5的测针即可满足测量需求。然后根据工件摆放，添加A0B0、A90B0、A90B180、A90B90、A90B-90五个测针角度，然后标定标准球把五个测针角度校验完成即可。

　　2.）校验完成后手动测量基准面PL1和前后两个圆柱，通过拟合把两条圆柱连成线LN1。打开坐标系窗口用PL1当做第一轴向进行面找正然后用LN1用作第二轴向进行线旋转。零点归零于其中的一个圆柱，坐标系创建完成。

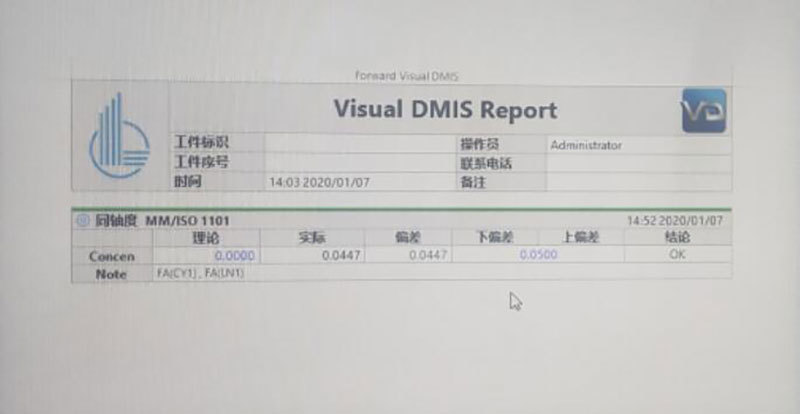

　　3.）根据图纸要求测量相应特征元素后进行各项评价。评价同轴度时我们以公共轴线LN1为基准进行评价即可。

　　4.）打印测量报告或保存电子文档。
